Marotte et tableau
rss Cet article est disponible en format standard RSS pour publication sur votre site web :
http://www.ascaravelle.com/data/fr-articles.xml

""

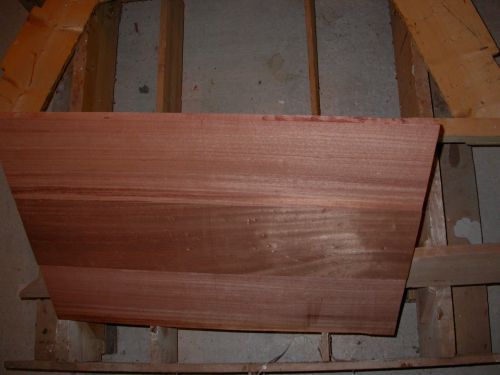

La marotte brute est en 3 pièces d’acajou . La planche de départ a été coupée en 3 puis recollée avec une rainure et une languette intermédiaire. Travail de chantier naval. Garantie de solidité : cela empèche la marotte de se fendre

Au départ, je voualis vernir mon chef d'oeuvre. Et puis, un professionnel m'a convaicu que le vernis, c'est l'esclavage. Or, ma cara, je la laisse au mouillage toute la saison, et j'ai peu de temps pour l'entretien (et peu de temps pour naviguer !).Finalement, je suis très content qu'elle soit peinte plutôt que vernie.

Alors,  si je recommençais je ferais ma marotte en CP marine (2 ou 3 épaisseurs de 9 mm collées à l'époxy). C'est moins cher et plus solide.

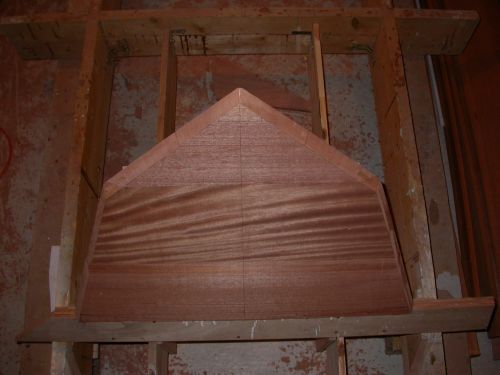

Une fois taillée, la marotte est fixée sur son support. En fait, si on peut tailler les contours, je pense qu’il aurait été plus prudent de tailler les biseaux une fois les serres collées, cela m’aurait évité de faire des erreurs. (mais les erreurs, sur le bois, ça se rattrape).

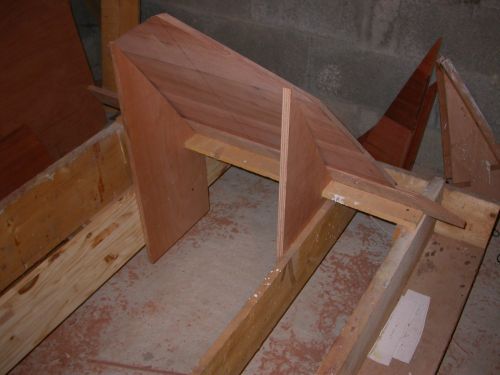

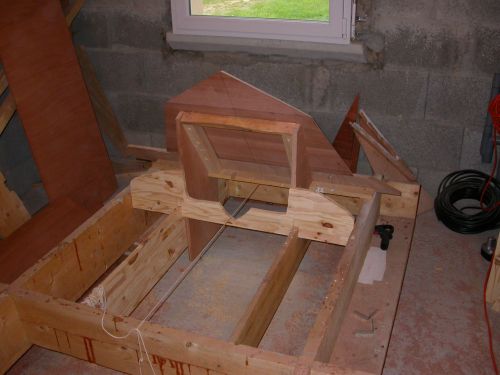

La marotte doit être fixée solidement. Ma règle est que toute pièce fixée sur le bâti ne doit pas être mobilisable à la force des bras. En effet, les efforts d’arrachements liés à la flexion de la quille sont assez considérables ainsi que les efforts latéraux des serres qui sont asymétriques à certains moments de l’assemblage. La planche du bas est découpée pour laisser passer le fil qui sert de ligne de foi du bateau.















Le bouge de la marotte (en bas) ne doit bien sur pas être taillé d’avance. Garder la ligne de construction centrale comme ligne de foi.

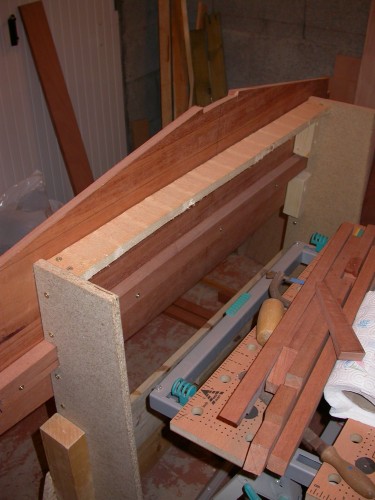

Le tableau est fixé de manière similaire à la marotte. J’ai choisi de grosses vis de 6 qui passent à travers des tasseaux et qui rentrent sur 15 mm dans la face interne de la pièce. Un grand mètre ruban est utile pour vérifier précisément la longueur totale du bateau.




" "
